一、概述

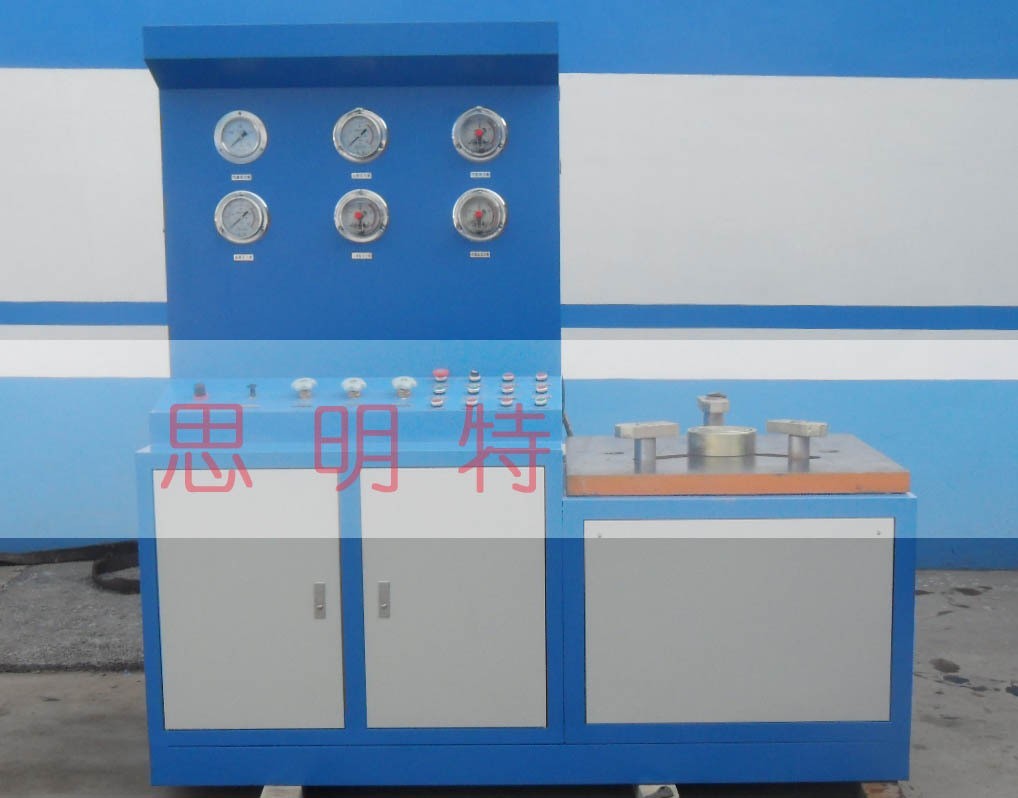

济南思明特安全阀校验台主要用于各种安全阀的压力试验。广泛应用于阀门生产工厂、工程质量检测站、建筑公司、产品质量检验所、科研院校等各种阀门的生产检验、开发研究等领域。参考标准 gb／t1 3927 -92《通用阀门压力试验》，zbjl6006-90《阀门的试验与检测》，cj/t3055-95《燃气阀门的试验与检验》，gb12242-89 《安全阀性能试验方法》等。

二、控制方式

安全阀试验台分手动控制、电脑控制两种。电脑控制系统由微机与可编成plc控制器上下两级控制系统组成，控制原理先进，采用独立的控制单元，真正实现了模块化控制。能够精确控制压力的精度，保压效果好，实时自动补压。多路多工位，各路试验可同时进行互不影响。实验数据和图形自动记录并保存在计算机中。手动控制，plc控制及计算机控制方式可以任意选择。

三、设备特点

1、配备思明特气体驱动气体自动增压泵，可轻松实现输出压力任意可调、可控。

2、技术先进，结构设计合理。具有体积小、重量轻、外型美观大方的特点。

3、所有承压零件都采用国际知名品牌的标准零件，无任何焊接连接，方便拆卸，安全系数高，寿命长、便于维护。

4、电脑控制系统带数据采集软件，可自动采集数据，打印报告，显示压力曲线。

四、技术参数

1、驱动气压范围：0.1-0.69 mpa；且输出压力和驱动气压成正比。

2、*耗气量：1m3/min

3、压力测试范围：0—30mpa，根据客户实际需求，选择相对应的压力。

4、工作介质：水、空气、氮气。

5、可根据客户需求选择配置便携式自动记录仪。

五、设备特点

1、设备设计原理先进，采用高压增压泵提供高压气源，可连续供气，高压缓冲罐提供缓冲和蓄能。

2、测试压力可以无级调节。

3、所有承压零件都采用国际知名品牌的标准零件，无任何焊接连接，方便拆卸，安全系数高，寿命长、便于维护。

4、具有掉电保护功能，停电后系统自动卸压，终止试验，*限度保证操作人员和设备的安全。

5、可配备计算机数据数据采集软件，可实时显示压力曲线，打印报告，保存数据。

六、设备组成

1.气源部分：主要指预置气源，预置气源一般是瓶装空气源。
2.控制系统：通过压力表观察气源及增压系统的压力，并通过高精度调压阀调节。可选配计算机自动控制系统，可实现试验

过程的数据采集，自动控制，数据保存和打印试验报告等功能。
3.增压系统：由思明特增压泵、单向阀、蓄能器、安全阀、放空阀等组成。

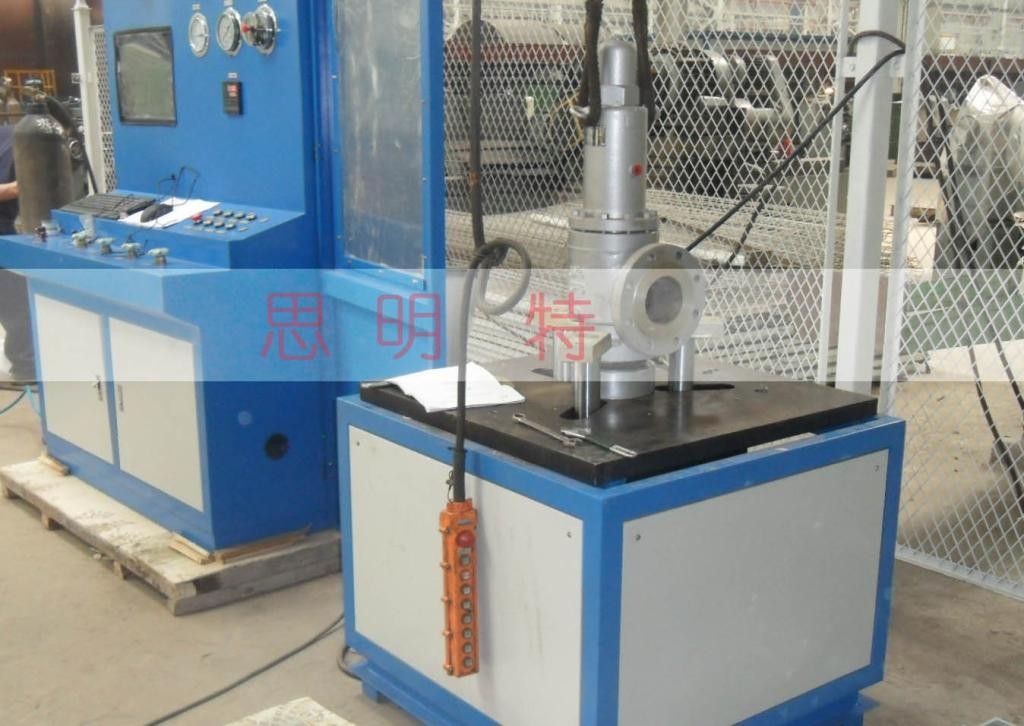

4.校验平台：由安装工作台、密封盘、螺栓压板等组成。

'
